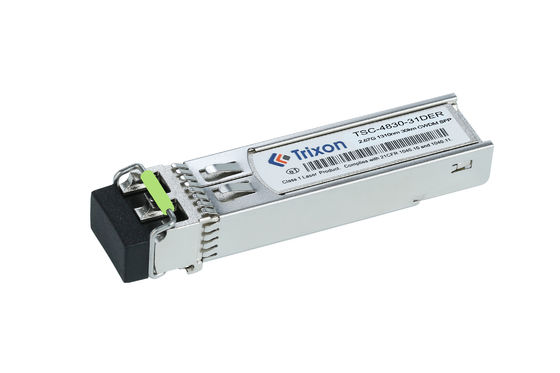

Nuestro módulo SFP Transceiver es compatible con la especificación MSA SFP SFF-8472 y admite una interfaz de monitoreo de diagnóstico digital (DDMI) para acceder en tiempo real a los parámetros operativos del dispositivo.Es un módulo de transceptor óptico conectable en caliente para aplicaciones de fibra de modo único duplex (SMF), con una velocidad de datos operativa de 1G a 2,5Gbps, y soporta la transmisión LR/LW. Ofrece una excelente combinación de alto rendimiento y fiabilidad para satisfacer los requisitos del centro de datos,redes empresariales y de operadores.
| Atributo | Especificación |
|---|---|
| Nombre del producto | Transceptor OC-48/STM-16 SFP CWDM |
| Tasa de datos | Tasa de datos de operación de 1G a 2,5 Gbps |
| Distancia | 30 kilómetros |
| El láser | CWDM (1310 nm) |
| Tipo de fibra | Fibra de modo único (SMF) |
| Tipo de conector | Interfaz de conector LC dúplex |
| Fuente de alimentación | Fuente de alimentación única de 3,3 V e interfaz lógica TTL |
| Rango de temperatura | -20 °C ~ + 85 °C |
| Conformidad | Conforme con la especificación SFP de la MSA SFF-8472 |
| Con conexión por enchufe | Se puede enchufar en caliente |
| Parámetro | El símbolo | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidad | Nota | ||
| Transmisor | ||||||||
| longitud de onda central | El | ¿Qué es esto?5 | El | ¿Qué es esto?5 | nm |
Las demás: 1311/1351 Las demás: Las demás: 1511 y 1531 Las demás |
||
| Ancho del espectro*NoO sea4 | ∆λ | 1 | nm | DFB-LD | ||||
| Potencia de salida media | PEn el exterior | 1 | 4 | Dbm | ||||
| Proporción de extinción | Urgencias | 8.2 | Db | |||||
| Potencia media del transmisor OFF | P- No. | -45 años. | Dbm | |||||
| Ojo óptico de salida | Cumple con las máscaras oculares STM-16/OC-48 cuando se filtran | |||||||
| Receptor | ||||||||
| longitud de onda central | El | 1200 | 1600 | nm | ||||
| Sensibilidad*NoO sea5 | PEn el | -29 años. | Dbm | |||||
| Sobrecarga del receptor | Sobrecarga | -9 años | Dbm | |||||
| Pérdida de retorno óptico | -12 años. | Db | ||||||
| Las pérdidas | Los demás | - 42 años. | Dbm | |||||
| Los préstamos de capital de riesgo | Losos | - 30 años. | Dbm | |||||
| Histeresis de la pérdida | 0.5 | 4 | Db | |||||
Nota 4: VSCEL LD y FP LD medición de ancho espectral RMS, DFB LD medición de ancho espectral 20 dB.
Nota5: La potencia óptica media mínima medida en el BER inferior a 1E-12@modelo es PRBS223-1 @ 2.67Gbps
Sistema de comunicación de fibra óptica: Este módulo CWDM es adecuado para sistemas de comunicación de fibra óptica y se puede utilizar para establecer enlaces de transmisión de datos 2.5G.Puede operar en un rango de temperaturas extendido y soporta la transmisión a largas distancias (30 km)Por lo tanto, se puede utilizar en acceso de fibra óptica, banda ancha de fibra óptica, transmisión de fibra óptica y otros campos de aplicación.
Interconexión del centro de datos: en un entorno de centro de datos, este módulo CWDM se puede utilizar para implementar la interconexión dentro del centro de datos.dispositivos de almacenamiento y dispositivos de redSu amplio rango de temperatura le permite adaptarse a las diferentes condiciones de temperatura en los centros de datos.
Red de telecomunicaciones: este módulo CWDM puede utilizarse para la transmisión de datos en redes de telecomunicaciones.Equipos de transmisión y nodos de red para lograr alta velocidad, transmisión de datos a larga distancia, es capaz de operar en un rango de temperaturas extendido y de adaptarse a diferentes condiciones ambientales.
Sistema de videovigilancia: este módulo CWDM también es adecuado para la transmisión de datos en sistemas de videovigilancia.Se puede utilizar para conectar cámaras de video y centros de monitoreo para soportar la transmisión de video a larga distanciaSu amplio rango de temperatura lo hace adecuado para necesidades de videovigilancia al aire libre o en ambientes hostiles.
Velocidad de transmisión: Si necesita una velocidad de transmisión diferente a la estándar 2.5G, como 1G o 10G, puede discutir este requisito con el fabricante o proveedor.Pueden ser capaces de proporcionar una solución personalizada para satisfacer su velocidad de transmisión deseada.
longitud de onda: el módulo CWDM opera típicamente en longitudes de onda específicas definidas por el estándar CWDM.puede preguntar acerca de la posibilidad de personalizar el módulo para operar en esas longitudes de onda.
Distancia de transmisión: si se requiere una distancia de transmisión más larga o más corta que los 30 km estándar,puede discutir con el fabricante si pueden personalizar el módulo para satisfacer sus requisitos específicos de distancia.
Intervalo de temperatura: si su aplicación requiere un intervalo de temperatura más amplio o más estrecho que el especificado -20°C ~ +85°C,puede preguntar acerca de la posibilidad de personalizar el rango de temperatura para el módulo.
Tipo de conector: la configuración estándar para este módulo puede ser de conectores LC. Sin embargo, si necesita un tipo de conector diferente, como SC o ST,Usted puede discutir la posibilidad de personalización con el fabricante.
Funcionalidad DDMI: si necesita la funcionalidad de Interfaz de monitoreo de diagnóstico digital (DDMI) para monitorear el rendimiento y los parámetros del módulo,puede confirmar con el fabricante si esta función está disponible o puede ser personalizada.
Embalaje y envío del módulo de transceptor SFP
El módulo transceptor SFP está empaquetado de forma segura en un envoltorio de burbujas protector, y se coloca en una caja de cartón o caja de plástico para el envío.La caja se envuelve en un material de embalaje impermeable, como polietileno o papel kraft.La caja se sella con cinta adhesiva para garantizar la seguridad del producto durante el envío. El paquete se etiqueta con el nombre, la dirección y la información de contacto del producto.Una vez que el paquete esté sellado, está listo para el envío.
Ficha de datos de referencia Código del archivo: DS900003
