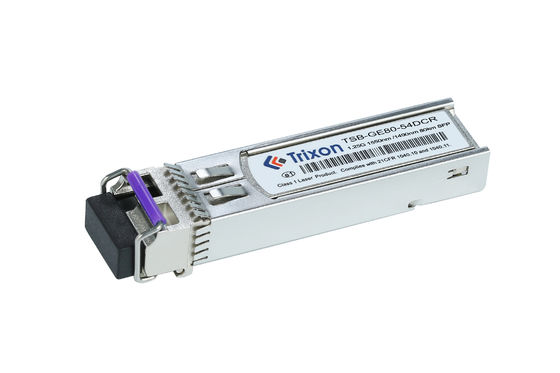

Esto...1.25G GBE Transceptor bidireccional SFPEs un dispositivo conectable en caliente, compatible con el acuerdo de múltiples fuentes SFP (MSA) estándar de la industria. Soporta DDMI y puede alcanzar hasta 80 km de distancia. Este transceptor utiliza un láser DFB de 1310 nm,que permite velocidades de datos de hasta 1.25G. Está diseñado para su uso en Gigabit Ethernet, Fibre Channel y otros enlaces ópticos.
Parámetros | Detalles |
---|---|
Conformidad | Conforme con la especificación SFP de la MSA |
Fuente de alimentación | Fuente de alimentación única de 3,3 V e interfaz lógica TTL |
Tipo de conector | Interfaz de conector LC único |
Tipo de fibra | FMS |
Con conexión por enchufe | Se puede enchufar en caliente |
Tasa de datos | Tasa de datos de operación de hasta 1,25 Gbps |
El DDMI | - Sí, es cierto. |
longitud de onda | 1550nm/1490nm |
Rango de temperatura | -5 °C ~ +70 °C |
Distancia | 80 km (LR) |
(1490nm/1550nm , DFBy el PIN,80 mil.m) el
Parámetro | El símbolo | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidad | Nota | |
Transmisor | |||||||
longitud de onda central | El | 1470 | 1490 | 1510 | nm | Se trata de una prueba de la complejidad de las partículas. | |
1530 | 1550 | 1570 | nm | Se trata de una prueba de la complejidad de las partículas. | |||
Ancho del espectro*NoO sea4 | ∆λ | 1 | nm | DFB-LD | |||
Potencia de salida media | PEn el exterior | 0 | 5 | Dbm | |||
Proporción de extinción | Urgencias | 10 | Db | ||||
Potencia media del transmisor OFF | P- No. | -45 años. | Dbm | ||||
Ojo óptico de salida | Conforme a las normas de las mascarillas Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
Receptor | |||||||
longitud de onda central | El | 1510 | 1570 | nm | Se trata de una prueba de la complejidad de las partículas. | ||
1450 | 1510 | nm | Se trata de una prueba de la complejidad de las partículas. | ||||
Sensibilidad*NoO sea5 | PEn el | - 24 años. | Dbm | ||||
Sobrecarga del receptor | Sobrecarga | - ¿ Qué pasa? | Dbm | ||||
Pérdida de retorno óptico | 12 | Db | |||||
Las pérdidas | Los demás | - 35 años. | Dbm | ||||
Los préstamos de capital de riesgo | Losos | -25 años. | Dbm | ||||
Histeresis de la pérdida | 0.5 | 4 | Db |
Nota 4: VSCEL LD y FP LD medición de ancho espectral RMS, DFB LD medición de ancho espectral 20 dB.
Nota5: La potencia óptica media mínima medida en el BER inferior a 1E-10@patrón es PRBS27-1@ER=10 dB.
El transceptor se utiliza comúnmente en redes de comunicación óptica donde una velocidad de datos de 1,25 Gbps es suficiente.
La característica BIDI (bi-direccional) permite la comunicación bidireccional a través de una sola fibra, utilizando diferentes longitudes de onda para transmitir y recibir señales.Esto lo hace adecuado para aplicaciones donde solo hay una fibra disponible o para implementaciones rentables.
La distancia de transmisión de 80 kilómetros hace que sea adecuada para redes de comunicación óptica de larga distancia, como redes metropolitanas y regionales.
La combinación específica de longitudes de onda de 1550nm y 1490nm sugiere que este transceptor probablemente está diseñado para su uso en aplicaciones GPON (Gigabit Passive Optical Network).GPON es una tecnología de acceso de fibra óptica popular utilizada para servicios de banda ancha en entornos residenciales y comerciales.
Tasa de datos: Los módulos de transceptores pueden ser personalizados para soportar diferentes tasas de datos basadas en los requisitos específicos de la red.o tasas de datos más altas.
Distancia de transmisión: la distancia de transmisión de un módulo de transceptor se puede personalizar para satisfacer las necesidades específicas de la red.o distancias de largo alcance.
Longitud de onda: Los transceptores se pueden personalizar para operar a longitudes de onda específicas, como 850nm, 1310nm o 1550nm, dependiendo de la infraestructura y los requisitos de la red.
Rango de temperatura: los módulos de transceptor se pueden personalizar para operar dentro de rangos de temperatura específicos para garantizar un rendimiento óptimo en diversas condiciones ambientales,como los rangos de temperatura extendidos o los entornos industriales especializados.
Interfaz de conector: las opciones de personalización para la interfaz de conector pueden incluir varios tipos, como conectores LC, SC o MPO,dependiendo del equipo de red específico y de la infraestructura de cableado que se utilice.
Soporte de protocolo: Los transceptores se pueden personalizar para soportar diferentes protocolos y estándares, como Ethernet, Fibre Channel, SONET / SDH o estándares específicos de la industria.
Factor de forma: las opciones de personalización pueden incluir diferentes factores de forma, incluidos SFP, SFP+, QSFP o CFP, para garantizar la compatibilidad con el equipo de red utilizado.
Características adicionales: Dependiendo de los requisitos específicos, los módulos de transceptores se pueden personalizar con características adicionales como monitoreo de diagnóstico digital (DDM),que proporciona capacidades de monitoreo y diagnóstico en tiempo real.
Ofrecemos soporte técnico y servicio para nuestros módulos de transceptores SFP para garantizar que nuestros clientes obtengan el máximo provecho de sus productos.
Nuestro equipo de soporte técnico está disponible para responder cualquier pregunta o asesorar sobre instalación, solución de problemas y mantenimiento.reparaciones de hardware, y sustituciones.
Podemos proporcionar asistencia remota, si es necesario, y nuestro equipo de soporte siempre está disponible para ayudar con cualquier problema que pueda surgir.
Para obtener más información sobre nuestro soporte técnico y servicios, póngase en contacto con nosotros.
El módulo SFP Transciver se empaqueta y envía en una caja resistente y duradera, que debe sellarse con cinta adhesiva fuerte para garantizar que el producto no se dañe durante el transporte.Se proporcionará un número de seguimiento para el envío para garantizar que el cliente pueda rastrear el artículoLa caja también debe estar etiquetada con el nombre, dirección e información de contacto del cliente para facilitar su identificación.
El método de envío dependerá de la preferencia del cliente. El envío estándar generalmente se realiza a través de un servicio de mensajería que es confiable y rentable.El envío prioritario también está disponible para los clientes que necesitan el producto rápidamenteEn cualquier caso, la satisfacción del cliente es nuestra máxima prioridad y haremos todo lo posible para asegurarnos de que el producto llegue en perfecto estado al cliente.
Ficha de referencia Código del archivo: DS100033
