Este módulo de transceptor SFP es un transceptor óptico rentable y de alto rendimiento para 10 km de enlaces SMF. Es compatible con la especificación SFP del Acuerdo Multi-Source (MSA).Este módulo está diseñado para aplicaciones de puertos con pequeño factor de forma enchufable (SFP)Este módulo admite enchufes en caliente y tiene un rango de temperatura de -40 °C ~ +85 °C.También tiene una interfaz de monitoreo de diagnóstico digital (DDMI), que permite al usuario monitorear los parámetros en tiempo real del transceptor, como temperatura, voltaje, corriente de sesgo del láser, transmitir potencia óptica y recibir potencia óptica.Está diseñado para aplicaciones de módulo de transceptor óptico LR (Long Range).
| Parámetro | Valor |
|---|---|
| Nombre del producto | 1.25G GBE Transceptor bidireccional SFP |
| Tipo de conector | Interfaz de conector LC único |
| Tipo de fibra | FMS |
| longitud de onda | 1550nm/1310nm |
| Distancia | 20 kilómetros |
| Conformidad | Conforme con la especificación SFP de la MSA |
| Tasa de datos | Tasa de datos de operación de hasta 1,25 Gbps |
| Rango de temperatura | -40 °C ~ + 85 °C |
| El DDMI | - Sí, es cierto. |
| Fuente de alimentación | Fuente de alimentación única de 3,3 V e interfaz lógica TTL |
| Parámetro | El símbolo | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidad | Nota | |
| Transmisor | |||||||
| longitud de onda central | El | 1280 | 1310 | 1340 | nm | Se trata de un sistema de control de las emisiones de gases de escape. | |
| 1510 | 1550 | 1580 | nm | Se trata de una prueba de la complejidad de la luz. | |||
| Ancho del espectro*NoO sea4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Potencia de salida media | PEn el exterior | -9 años | - ¿ Qué pasa? | Dbm | |||
| Proporción de extinción | Urgencias | 10 | Db | ||||
| Potencia media del transmisor OFF | P- No. | -45 años. | Dbm | ||||
| Ojo óptico de salida | Conforme a las normas de las mascarillas Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
| Receptor | |||||||
| longitud de onda central | El | 1510 | 1580 | nm | Se trata de un sistema de control de las emisiones de gases de escape. | ||
| 1280 | 1340 | nm | Se trata de una prueba de la complejidad de la luz. | ||||
| Sensibilidad*NoO sea5 | PEn el | - 22 años. | Dbm | ||||
| Sobrecarga del receptor | Sobrecarga | - ¿ Qué pasa? | Dbm | ||||
| Pérdida de retorno óptico | 12 | Db | |||||
| Las pérdidas | Los demás | - 35 años. | Dbm | ||||
| Los préstamos de capital de riesgo | Losos | -25 años. | Dbm | ||||
| Histeresis de la pérdida | 0.5 | 4 | Db | ||||

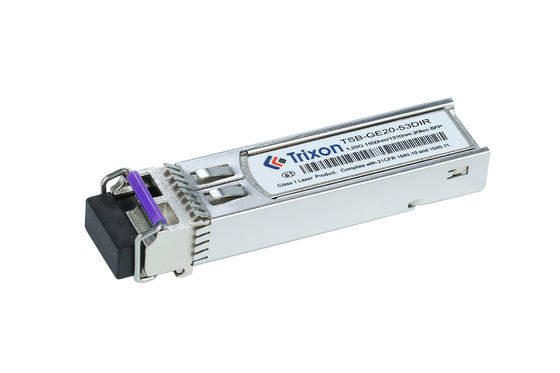

El transceptor TSB-GE20-53DIR es adecuado para las redes de comunicación óptica donde una velocidad de datos de 1,25 Gbps es suficiente.
La característica BIDI (bi-direccional) permite la comunicación bidireccional a través de una sola fibra, utilizando diferentes longitudes de onda para transmitir y recibir señales.Esto lo hace adecuado para aplicaciones donde solo hay una fibra disponible o para implementaciones rentables.
La distancia de transmisión de 20 kilómetros lo hace adecuado para redes de comunicación óptica de alcance medio, como redes de área local (LAN), redes metropolitanas o redes de campus.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsEstas son tecnologías de acceso de fibra óptica populares utilizadas para servicios de banda ancha en entornos residenciales y comerciales.
El amplio rango de temperatura de -40 ° C a +85 ° C hace que este transceptor sea adecuado para su despliegue en condiciones ambientales adversas, como entornos exteriores o industriales.
Tasa de datos: Los módulos de transceptores pueden ser personalizados para soportar diferentes tasas de datos basadas en los requisitos específicos de la red.o tasas de datos más altas.
Distancia de transmisión: la distancia de transmisión de un módulo de transceptor se puede personalizar para satisfacer las necesidades específicas de la red.o distancias de largo alcance.
Longitud de onda: Los transceptores se pueden personalizar para operar a longitudes de onda específicas, como 850nm, 1310nm o 1550nm, dependiendo de la infraestructura y los requisitos de la red.
Rango de temperatura: los módulos de transceptor se pueden personalizar para operar dentro de rangos de temperatura específicos para garantizar un rendimiento óptimo en diversas condiciones ambientales,como los rangos de temperatura extendidos o los entornos industriales especializados.
Interfaz de conector: las opciones de personalización para la interfaz de conector pueden incluir varios tipos, como conectores LC, SC o MPO,dependiendo del equipo de red específico y de la infraestructura de cableado que se utilice.
Soporte de protocolo: Los transceptores se pueden personalizar para soportar diferentes protocolos y estándares, como Ethernet, Fibre Channel, SONET / SDH o estándares específicos de la industria.
Factor de forma: las opciones de personalización pueden incluir diferentes factores de forma, incluidos SFP, SFP+, QSFP o CFP, para garantizar la compatibilidad con el equipo de red utilizado.
Características adicionales: Dependiendo de los requisitos específicos, los módulos de transceptores se pueden personalizar con características adicionales como monitoreo de diagnóstico digital (DDM),que proporciona capacidades de monitoreo y diagnóstico en tiempo real.
Proporcionamos soporte técnico y servicios para el módulo SFP Transceiver.
Ofrecemos atención al cliente y soporte técnico las 24 horas del día, los 7 días de la semana, por teléfono, correo electrónico y chat en línea. Nuestro equipo de servicio está disponible para ayudar con cualquier pregunta o problema que pueda tener.
También ofrecemos una amplia gama de servicios para ayudar con la instalación, mantenimiento y solución de problemas.optimización del rendimiento, y arreglar cualquier problema de hardware o software.
Ofrecemos una cobertura de garantía completa para el módulo SFP Transceiver. Nuestras garantías cubren piezas y mano de obra, así como proporcionar acceso a nuestros servicios de reparación y soporte.
El módulo SFP Transceiver debe estar embalado en un paquete de protección estática para minimizar el riesgo de daño por ESD (descarga electrostática).Cada módulo debe estar embalado individualmente con protección ESD y el paquete debe estar etiquetado con el número de pieza y otra información pertinente..
Para el envío, el módulo de transceptor SFP debe enviarse en una caja de cartón resistente con relleno y etiquetado apropiados.
Ficha de referencia Código del archivo: DS100033
