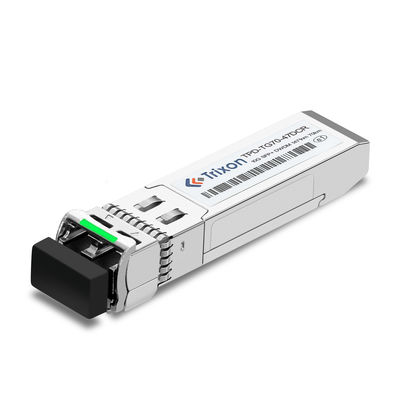

TPD-TG70-XXDCR 10G SFP+ DWDM 70 km para todas las longitudes de onda de banda C Fibra SMF,0 °C ~ + 70 °C
Nuestro módulo de transceptor DWDM 10G SFP + es un módulo de transceptor Plus enchufable de factor de forma pequeña que ofrece un presupuesto de enlace de 25dB y una distancia de hasta 70 km.Está disponible en todas las longitudes de onda de banda C en la red DWDM ITU de 100 GHz, y con función DDM/DOM.
El módulo de transceptor DWDM 10G SFP+ está diseñado para cumplir con el Acuerdo Multi-Source (MSA). Es conectable en caliente y admite comunicación full-duplex a través de fibra óptica única.Este módulo de transceptor se utiliza ampliamente para aplicaciones de centros de datos, red de metro y redes de capa de acceso.
| Nombre del producto | Módulo de transmisor transmisivo DWDM 10G SFP+ |
|---|---|
| Interfaz óptica | Interfaz de conector LC dúplex |
| longitud de onda | Disponible en todas las longitudes de onda de banda C en la red DWDM ITU de 100 GHz |
| Distancia | Hasta 70 km |
| DDM/DOM | - ¿ Qué? |
| Tasa de datos | 10.3 Gb/s |
| Rango de temperatura | 0 °C ~ + 70 °C |
| Presupuesto de enlace | 25 dB |
| El láser | Laser EML DWDM de 1550 nm enfriado |
| Tipo de fibra | FMS |
| (XX)Valor | El canal |
Frecuencia (THz) |
longitud de onda (nm) |
(XX)Valor | El canal |
Frecuencia (THz) |
longitud de onda (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40, también conocido como | 194.0 | 1545.32 |
| A3 | El C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | El C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | El C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | El C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | El C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A1 y A2 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | El E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB Presupuesto de energía)
| Parámetro | El símbolo | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidad | Nota | |
| Transmisor | |||||||
| longitud de onda central | El | 1527.99 | En el caso de los productos | 1567.13 | nm | XX:Nota 1 | |
| el | 191.3 | 196.2 | TZ | ||||
| Potencia de salida media | PEn el exterior | 1 | 5 | Dbm | |||
| Proporción de extinción | Urgencias | 8.2 | Db | ||||
| Proporción de supresión del modo lateral | El SMSR | 30 | Db | ||||
| Potencia media del transmisor OFF | P- No. | - 30 años. | Dbm | ||||
| Consumo de energía | 1.8 | No | |||||
| Ojo óptico de salida | Conforme con la norma IEEE 802.3ae | ||||||
| Receptor | |||||||
| Sensibilidad*NoO sea4 | PDPA | - 24 años. | Dbm | sin fibra | |||
| Sensibilidad*NoO sea5 | PDPA | - 22 años. | Dbm | con fibra | |||
| Sobrecarga del receptor | Sobrecarga | -7 años | Dbm | ||||
| Las pérdidas | Los demás | - 35 años. | Dbm | ||||
| Los préstamos de capital de riesgo | Losos | -25 años. | Dbm | ||||
| Histeresis de la pérdida | 0.5 | 4 | Db | ||||
| Reflexión del receptor | - 27 años. | Db | |||||
Nota 4: La potencia óptica media mínima medida en el BER inferior a 1E-12@patrón es PRBS231-1@ER=9 dB.
Nota 5: el bucle utilizando fibra de 70 km (SMF-28)@6.125Gbps~10.3125Gbps
Nota 6: Receptor APD, PRBS 2^31-1, BER 10^-12
ElMódulo transceptor TPD-TG70-XXDCR 10G SFP+ DWDM de TrixonProporciona una solución conveniente y rentable para conectar puertos de 10GbE a distancias dehasta 70 kmEsto.Módulo de transmisor más conectable con factor de forma pequeñoapoya unavelocidad de datos de 10,3 Gb/sy está equipado con unláser EML DWDM de 1550 nm enfriadoTambién admite el Digital Diagnostic Monitoring (DDM/DOM) que ayuda a garantizar operaciones de red 10GbE precisas y confiables.Este producto es ideal para aplicaciones como centros de datos, telecomunicaciones y redes empresariales.
Selección de longitud de onda: La tecnología DWDM permite que se utilicen múltiples longitudes de onda dentro del espectro de banda C (generalmente de 1525 nm a 1565 nm) para la comunicación óptica.Si tiene requisitos de longitud de onda específicos dentro de la banda CEn el caso de los productos de alta calidad, se puede discutir la selección de la longitud de onda con el fabricante, que puede ofrecer opciones de personalización para que coincida con las longitudes de onda deseadas.
Distancia: el módulo estándar TPD-TG70-XXDCR tiene una capacidad de distancia de 70 km. Si necesita una distancia de transmisión más larga o más corta,Usted puede discutir sus requisitos con el fabricante para explorar la disponibilidad de opciones personalizadas.
Intervalo de temperatura: si el intervalo de temperatura estándar de 0°C a +70°C no se ajusta a su entorno de funcionamiento,Usted puede preguntar acerca de la posibilidad de personalizar el rango de temperatura para adaptarse mejor a sus condiciones específicas.
Tipo de conector: el módulo puede venir con un tipo de conector específico (por ejemplo, LC, SC).Usted puede discutir la posibilidad de personalización con el fabricante.
Presupuesto de energía: si tiene requisitos específicos de presupuesto de energía para su red, puede discutir con el fabricante para determinar si el módulo se puede personalizar para cumplir con esos requisitos.
Compatibilidad: si tiene problemas de compatibilidad con su equipo o red existente,Usted puede discutir con el fabricante para asegurarse de que el módulo personalizado será compatible con su entorno específico.
Ofrecemos soporte técnico y servicio para el módulo SFP + Transceiver.
Nuestro equipo de técnicos experimentados está disponible para ayudarle con cualquier problema que pueda tener.
Si tiene alguna pregunta o inquietud, no dude en contactarnos.
El módulo de transceptor SFP+ se empaquetará en una caja con materiales amortiguadores para evitar daños durante el transporte.El envío se realizará por vía aérea., que es el método de transporte más rápido.
Ficha de referencia Código del archivo: DS090042
