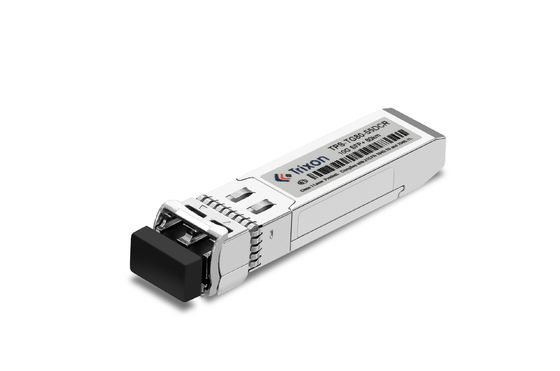

El módulo de transceptor SFP+ es un módulo de transceptor Plus enchufable de factor de forma pequeña diseñado para cumplir con los requisitos de las aplicaciones de comunicación óptica de alto rendimiento.Proporciona varias longitudes de onda en las longitudes de onda de banda C en la red de la UIT DWDM de 100 GHz con tipo de fibra SMF. Cumple con las normas SFF-8431 y SFF-8432 y cuenta con una interfaz de conector LC dúplex. Tiene un rango de temperatura de funcionamiento de -40 °C ~ +85 °C.
| Especificaciones | Detalles |
|---|---|
| Nombre del producto | Módulo de transmisor transmisivo DWDM 10G SFP+ |
| DDM/DOM | - ¿ Qué? |
| longitud de onda | Disponible en todas las longitudes de onda de banda C en la red DWDM ITU de 100 GHz |
| Interfaz óptica | Interfaz de conector LC dúplex |
| Distancia | Hasta 20 km |
| Presupuesto de enlace | 19 dB |
| El láser | DWDM EML y APD |
| Rango de temperatura | -40 °C ~ + 85 °C |
| Conformidad | Conforme con las normas SFF-8431 y SFF-8432 |
| Tasa de datos | 10.3 Gb/s |
| (XX)Valor | El canal |
Frecuencia (THz) |
longitud de onda (nm) |
(XX)Valor | El canal |
Frecuencia (THz) |
longitud de onda (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40, también conocido como | 194.0 | 1545.32 |
| A3 | El C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | El C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | El C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | El C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | El C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A1 y A2 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | El E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Presupuesto de energía)
| Parámetro | El símbolo | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidad | Nota | |
| Transmisor | |||||||
| longitud de onda central | El | 1527.99 | En el caso de los productos | 1567.13 | nm | XX:Nota 1 | |
| el | 191.3 | 196.2 | TZ | ||||
| Potencia de salida media | PEn el exterior | 1 | 5 | Dbm | |||
| Proporción de extinción | Urgencias | 8.2 | Db | ||||
| Proporción de supresión del modo lateral | El SMSR | 30 | Db | ||||
| Potencia media del transmisor OFF | P- No. | - 30 años. | Dbm | ||||
|
Transmisor y dispersión Sanción |
TDP | 2 | Db | ||||
| Consumo de energía | 1.8 | No | |||||
| Ojo óptico de salida | Conforme con la norma IEEE 802.3ae | ||||||
| Receptor | |||||||
| Sensibilidad*NoO sea4 | PDPA | - 24 años. | Dbm | Nota 6 | |||
| Sobrecarga del receptor | Sobrecarga | -7 años | Dbm | ||||
| Las pérdidas | Los demás | - 35 años. | Dbm | ||||
| Los préstamos de capital de riesgo | Losos | -25 años. | Dbm | ||||
| Histeresis de la pérdida | 0.5 | 4 | Db | ||||
| Reflexión del receptor | - 27 años. | Db | |||||
Nota 4: La potencia óptica media mínima medida en el BER inferior a 1E-12@patrón es PRBS231-1@ER=4 dB.
Nota5: Receptor de PIN
Nota 6: Receptor APD, PRBS 2^31-1, BER 10^-12
Redes de telecomunicaciones: el módulo puede utilizarse en redes de telecomunicaciones para permitir la transmisión de datos de gran capacidad y de larga distancia.Permite a los proveedores de servicios ampliar el alcance de su red y ofrecer conectividad confiable a los clientes a largas distancias.
Interconexiones de centros de datos: es adecuado para la interconexión de centros de datos que se encuentran muy alejados.apoyo a la transferencia eficiente de grandes volúmenes de datos.
Redes de área metropolitana (MAN): MAN conectan varias ubicaciones dentro de una ciudad o área metropolitana.El módulo TPD-TG20-XXDIR puede utilizarse en MAN para establecer conexiones de alta velocidad y larga distancia, facilitando una comunicación eficiente entre los diferentes sitios.
Redes de área amplia (WAN): Las WAN conectan ubicaciones geográficamente dispersas, como oficinas, sucursales o centros de datos.El módulo permite una transmisión de datos de alta velocidad y fiable a largas distancias, apoyando una comunicación y colaboración eficientes entre lugares remotos.
Fibra a la x (FTTx): El módulo puede implementarse en redes FTTx, como Fibra al hogar (FTTH) o Fibra a la empresa (FTTB), para proporcionar servicios de banda ancha de alta velocidad a largas distancias.Permite a los proveedores de servicios ofrecer conexiones de ancho de banda alto a clientes residenciales y comerciales.
Backhaul inalámbrico: puede usarse en infraestructura de red inalámbrica para retomar datos desde ubicaciones remotas a la red central a largas distancias.El módulo admite la transmisión de datos de alta capacidad, que es esencial para apoyar la creciente demanda de datos móviles y conectividad.
Selección de longitud de onda: La tecnología DWDM permite que se utilicen múltiples longitudes de onda dentro del espectro de banda C (generalmente de 1525 nm a 1565 nm) para la comunicación óptica.Si tiene requisitos de longitud de onda específicos dentro de la banda CEn el caso de los productos de alta calidad, se puede discutir la selección de la longitud de onda con el fabricante, que puede ofrecer opciones de personalización para que coincida con las longitudes de onda deseadas.
Distancia: el módulo estándar TPD-TG20-XXDIR tiene una capacidad de distancia de 20 km. Si necesita una distancia de transmisión más larga o más corta,Usted puede discutir sus requisitos con el fabricante para explorar la disponibilidad de opciones personalizadas.
Intervalo de temperatura: si el intervalo de temperatura estándar de -40°C a +85°C no se ajusta a su entorno de funcionamiento,Usted puede preguntar acerca de la posibilidad de personalizar el rango de temperatura para adaptarse mejor a sus condiciones específicas.
Tipo de conector: el módulo puede venir con un tipo de conector específico (por ejemplo, LC, SC).Usted puede discutir la posibilidad de personalización con el fabricante.
Presupuesto de energía: si tiene requisitos específicos de presupuesto de energía para su red, puede discutir con el fabricante para determinar si el módulo se puede personalizar para cumplir con esos requisitos.
Compatibilidad: si tiene problemas de compatibilidad con su equipo o red existente,Usted puede discutir con el fabricante para asegurarse de que el módulo personalizado será compatible con su entorno específico.
Apoyo técnico y servicios del módulo de transmisor-receptor SFP+
Proporcionamos soporte técnico y servicios para el módulo de transceptor SFP +. Nuestros servicios incluyen instalación, mantenimiento, solución de problemas y actualizaciones.
Tenemos ingenieros y técnicos experimentados que pueden ayudarle con cualquier problema técnico que pueda tener.Nuestro equipo puede proporcionar asesoramiento y soluciones para una amplia variedad de problemas relacionados con el módulo SFP + Transceiver.
También ofrecemos actualizaciones y mejoras de software, así como asistencia técnica para la instalación y configuración del producto.Nuestro equipo de expertos puede ayudarle a sacar el máximo provecho de su módulo de transceptor SFP +.
Si necesita soporte técnico o servicio para su módulo transceptor SFP +, póngase en contacto con nosotros y estaremos encantados de ayudarle.
El módulo SFP+ Transceiver se empaquetará de forma segura en una caja a prueba de golpes e impermeable.La caja estará sellada con una etiqueta a prueba de alteraciones para garantizar que el producto permanezca intacto durante el proceso de envío.
El módulo de transceptor SFP+ se enviará a través de un servicio de entrega confiable y seguro.El servicio de entrega proporcionará información de seguimiento y confirmación de entrega para garantizar que el producto se entregue de forma segura y a tiempo.
Ficha de referencia Código del archivo: DS210007
